Ochrona membran RO
Prefiltracja jako klucz do efektywności
Prefiltracja membran RO to kluczowy element każdego systemu odwróconej osmozy. Właściwie dobrane filtry wstępne chronią membrany, wydłużają ich żywotność i optymalizują koszty eksploatacji całego systemu.
SDI - Silt Density Index i jego znaczenie
Silt Density Index (SDI) według ASTM D4189-82 to empiryczny test mierzący potencjał fouling membran NF/RO przez drobne cząstki zawieszone, bakterie i związki organiczne.
Jak wykonuje się test SDI?
Procedura testu:
1. Pomiar czasu filtracji stałej objętości wody
2. Przez standardową membranę 0,45 μm
3. Przy stałym ciśnieniu 30 psi (2,07 bar)
4. Pomiary: początkowy, po 5, 10 i 15 minutach
5. SDI₁₅ = stosunek % zatkania po 15 minutach
Znaczenie wartości SDI
Wymagania producentów membran:
SDI₁₅ < 5,0 - wymaganie podstawowe
SDI₁₅ < 3,0 - zalecane dla optymalnej pracy
SDI₁₅ < 1,0 - najwyższa jakość feedu
Konsekwencje wysokiego SDI:
Szybkie fouling membran
Spadek wydajności systemu
Częste czyszczenia CIP
Skrócona żywotność membran
Mechanizmy fouling membran RO
Fouling to proces akumulacji zanieczyszczeń na powierzchni membrany, prowadzący do spadku wydajności i jakości permeatu.
Rodzaje fouling
1. Fouling cząstkowy/koloidalny
Cząstki > 0,1 μm
Piasek, muł, tlenki żelaza
Kontrola: prefiltracja mechaniczna
2. Fouling biologiczny
Bakterie, algi, biofilm
Produkty metaboliczne
Kontrola: chlorowanie, UV
3. Fouling organiczny
Kwasy humusowe, fulwowe
Substancje naturalne i syntetyczne
Kontrola: węgiel aktywny, utlenianie
4. Scaling (osadzanie)
CaCO₃, CaSO₄, BaSO₄, SiO₂
Przekroczenie granic rozpuszczalności
Kontrola: antyskalant, pH adjustment
Systemy prefiltracji - schematy i dobór filtrów
Skuteczna prefiltracja RO wymaga wielobarierowego podejścia dostosowanego do jakości wody źródłowej.
Schemat systemu RO/DI dla przemysłu
Typowy układ prefiltracji:
1. Woda surowa → Filtracja cząstek
2. Resin Trap Filter
3. Carbon Fines Trap
4. RO Prefilter → Odwrócona osmoza
5. Zbiornik czystej wody
6. Dejonizacja Mixed Bed

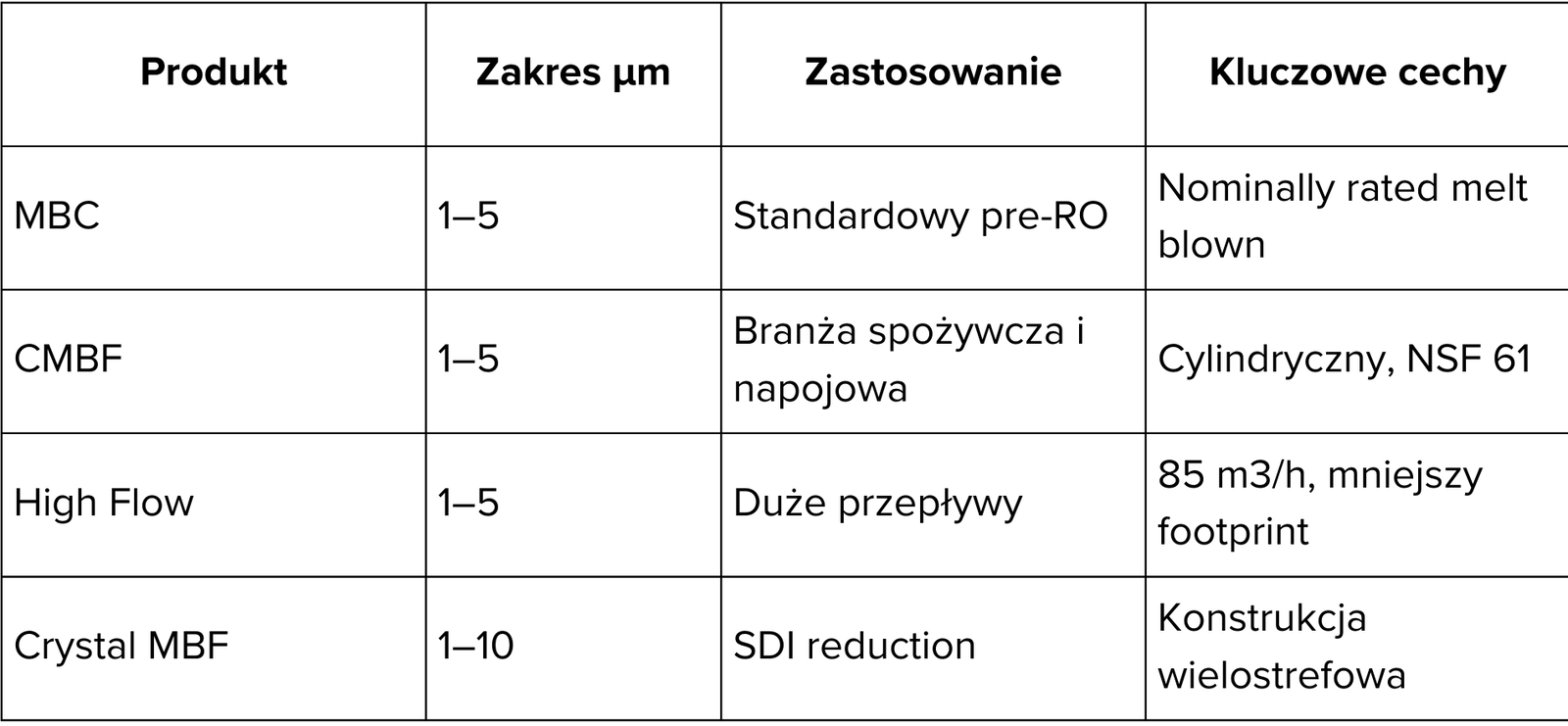

Produkty Graver dla pre-RO
Przewagi Graver w pre-RO
Konstrukcja wielostrefowa - równomierny rozkład zanieczyszczeń
Konsystencja produktu - powtarzalne wyniki
Certyfikacja NSF 61 - bezpieczny kontakt z wodą pitną
Opcje High Flow - rewolucyjne rozwiązanie dla dużych instalacji
Przewagi Graver w pre-RO
Seria High Flow stanowi przełom w technologii prefiltracji RO, oferując przepływy do 85 m3/h w pojedynczym elemencie przy znacznie mniejszej zajętości.
Specyfikacja High Flow
Rozmiary: 1" x 60" element
Przepływ: do 85 m3/h
Porównanie: 26 x 40" PLT vs 36 x 40" Depth
Certyfikacja NSF/ANSI Standard 61

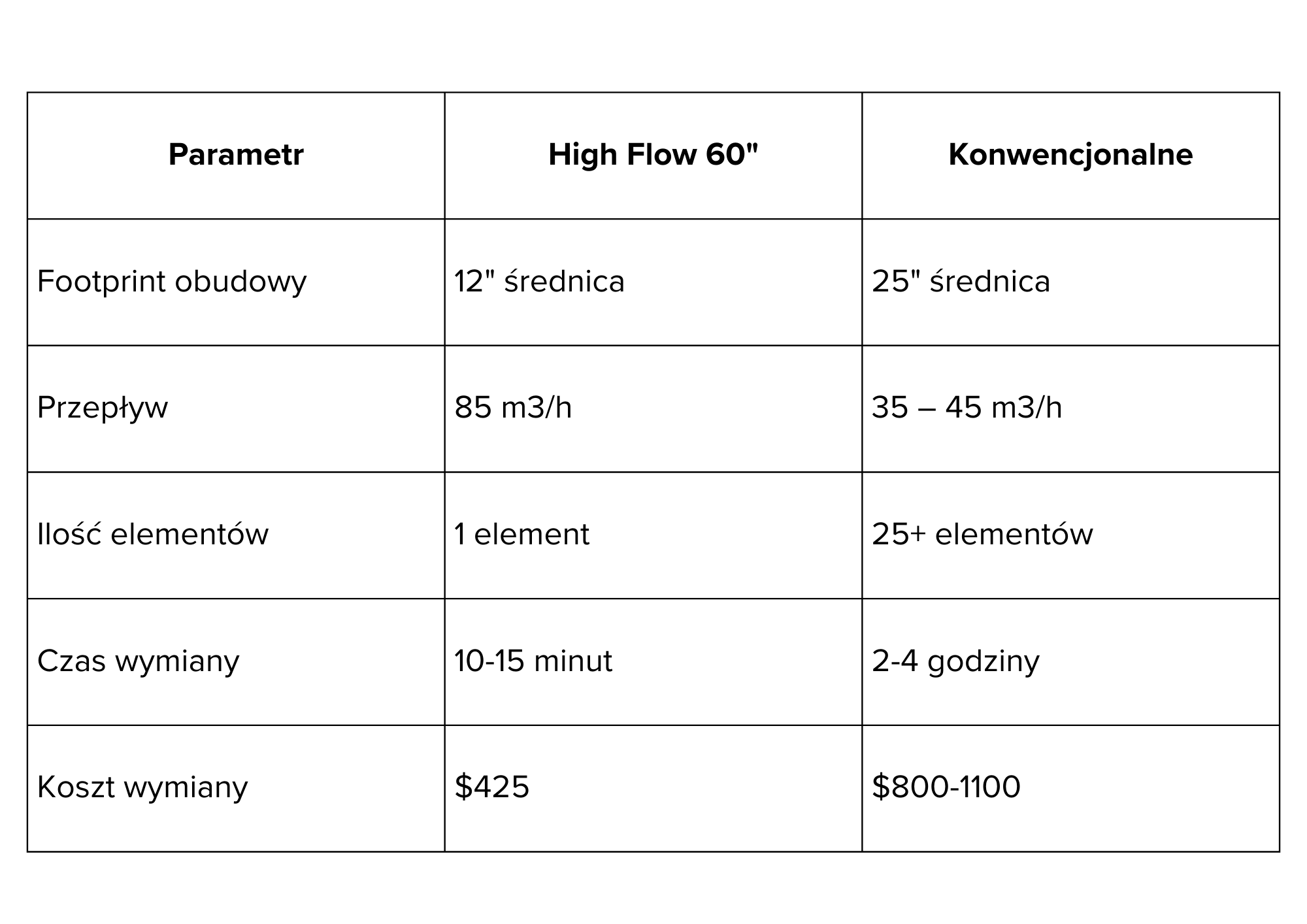

Korzyści High Flow vs filtry konwencjonalne
Optymalizacja kosztów eksploatacji systemów RO
Właściwa prefiltracja RO to inwestycja, która zwraca się poprzez wydłużenie żywotności membran i redukcję kosztów operacyjnych.
Struktura kosztów systemu RO
Membrany RO: 40-50% kosztów eksploatacyjnych
Energia: 20-30%
Prefiltracja: 10-15%
Chemikalia CIP: 8-12%
Serwis i maintenance: 5-10%
ROI prefiltracji wysokiej jakości
Przykład kalkulacji:
Standardowa prefiltracja: €2000/rok
Premium prefiltracja (High Flow): €3500/rok
Oszczędności na membranach: €8000/rok
Oszczędności na energii: €2000/rok
ROI: (10000-1500)/1500 = 567% rocznie
Wskaźniki monitoringu
Kluczowe parametry do śledzenia:
SDI feedu - ciągły monitoring
Normalized permeate flow - trend w czasie
Transmembrane pressure - wzrost wskazuje fouling
Salt rejection - spadek wskazuje uszkodzenie
Case studies i praktyczne rozwiązania
Case Study 1: Modernizacja systemu RO w elektrowni
Klient: Elektrownia węglowa, 2000 m³/h wody demineralizowanej
Problem: Częsty fouling membran, wysokie koszty eksploatacji
SDI feedu: 8-12 (znacznie powyżej normy)
Nieadekwatna prefiltracja
Brak kontroli biologicznej
Rozwiązanie:
Instalacja systemu High Flow 20μm + 5μm
Dodanie UV dla kontroli biologicznej
Optymalizacja dozowania antyskalant
Case Study 2: Wieże chłodnicze - filtracja side stream
Aplikacja: Wieże chłodnicze w zakładzie chemicznym
Wyzwania:
Bardzo wysokie przepływy
Wysokie stężenie zanieczyszczeń
Ograniczona przestrzeń
Rozwój biofilmu
Rozwiązanie High Flow:
2 obudowy High Flow 60"
115 m3/h side stream
Progresywne stepping: 100μm → 20μm → 5μm
Rezultaty po 12 miesiącach:
SDI zmniejszone do 2-3
Żywotność membran wydłużona z 2 do 5 lat
Redukcja kosztów eksploatacji o 45%nt
Korzyści:
60% redukcja footprint vs filtry workowe
30-60% redukcja kosztów wymiany
Znacznie krótszy czas wymiany (10-15 min)

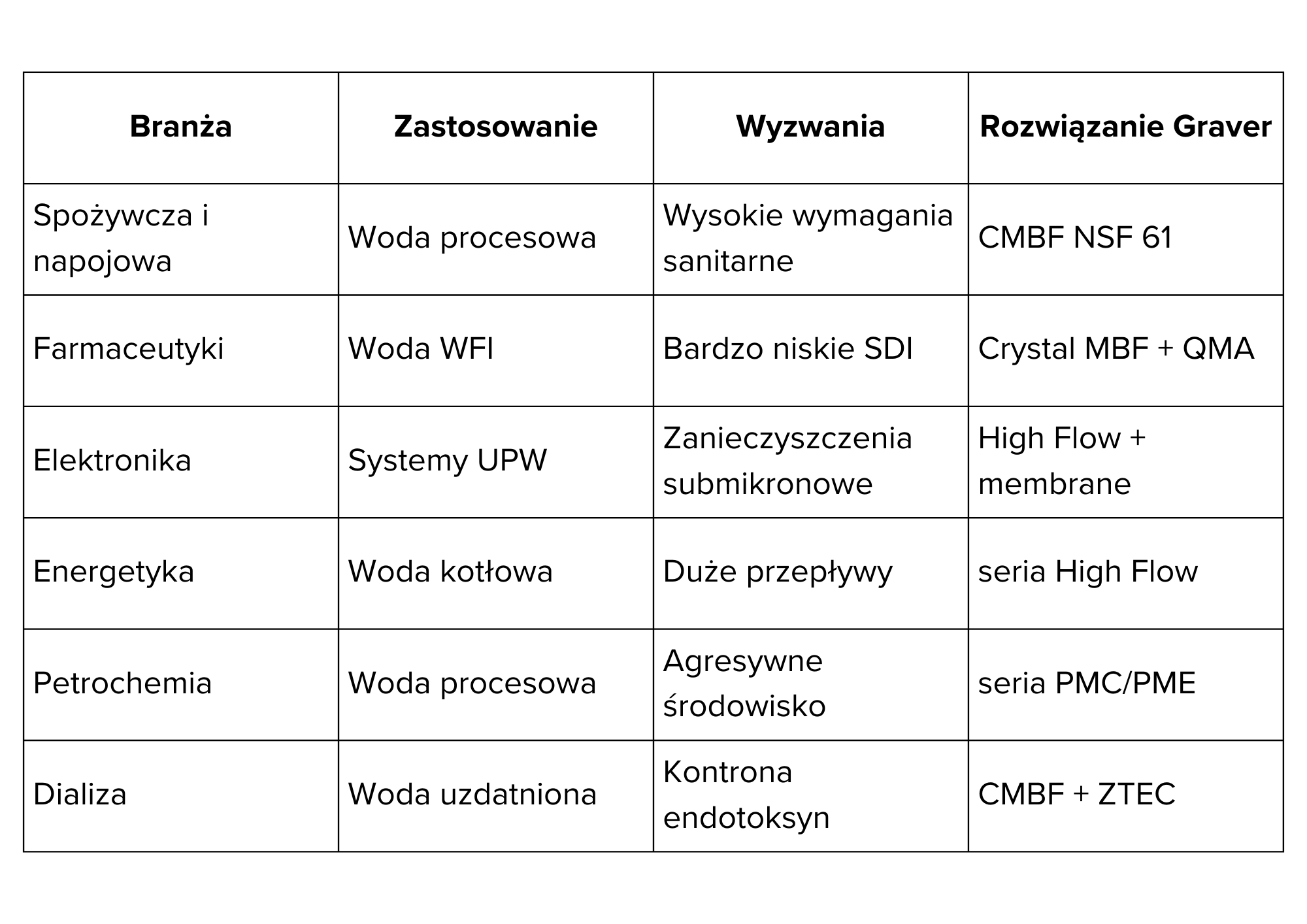

Aplikacje prefiltracji RO według branży
Hennlich - Ekspert w prefiltracji RO
Firma Hennlich to wiodący specjalista w projektowaniu i optymalizacji systemów prefiltracji RO w Polsce. Nasze rozwiązania pomagają klientom osiągnąć optymalną efektywność systemów RO przy minimalnych kosztach eksploatacji.
Nasze usługi
Audyt systemów RO i optymalizacja prefiltracji
Monitoring SDI i analiza trendów fouling
Implementacja technologii High Flow
Szkolenia operatorów
Zarządzanie zapasami i dostawy JIT
FAQ - Prefiltracja membran RO
❓ Jakie SDI jest optymalne dla systemu RO?
SDI₁₅ < 3 zapewnia optymalną pracę membran. Wartości < 1 to najwyższy standard. SDI > 5 prowadzi do szybkiego foulingu i wysokich kosztów eksploatacji.
❓ Czy High Flow może zastąpić konwencjonalną prefiltrację?
Tak, jeden element High Flow 60" zastępuje 25+ konwencjonalnych wkładów, oferując lepszą retencję przy znacznie mniejszej zajętości i łatwiejszej obsłudze.
❓ Jak często wymieniać prefilter RO?
Zależy od jakości feedu i obciążenia. Typowo 1-6 miesięcy. Kluczowy jest monitoring spadku ciśnienia i SDI. High Flow oferuje dłuższą żywotność dzięki większej pojemności.
